QT客戶端開發之創建并使用Qt自定義控件
來源：未知 時間：2018-08-17 瀏覽次數：170次
QT客戶端開發之創建并使用Qt自定義控件，QT這個C++框架雖然提供較多的界面布局組件，但是實際開發QT庫中自帶的組件往往不能滿足開發需要，需要我們自定義組件
在使用Qt Designer設計窗體界面時，我們可以使用Widget Box里的窗體控件非常方便的繪制界面，比如拖進去一個按鈕，一個文本編輯器等。雖然Qt Designer里的控件可以滿足我們大部分的需求，但是有時候，也會產生一些特殊的需要，比如一個輸入框，我們要輸入的是經緯度，此時就會有兩種輸入方式，一種是小數形式，一種是度分秒的形式，此時只使用一個簡單的LineEdit是無法滿足需求的。我們?cè)O(shè)想構造這樣一個輸入控件，它可以支持浮點數輸入，同時它還具有一個屬性，更改這個屬性可以使其切換為經緯度輸入形式。如果我們的多個窗體上都需要輸入經緯度，那么構造這樣一個控件，將會非常方便。下面就以此為例，講解一下如何創建自定義的窗體控件。
在使用Qt Designer設計窗體界面時，我們可以使用Widget Box里的窗體控件非常方便的繪制界面，比如拖進去一個按鈕，一個文本編輯器等。雖然Qt Designer里的控件可以滿足我們大部分的需求，但是有時候，也會產生一些特殊的需要，比如一個輸入框，我們要輸入的是經緯度，此時就會有兩種輸入方式，一種是小數形式，一種是度分秒的形式，此時只使用一個簡單的LineEdit是無法滿足需求的。我們?cè)O(shè)想構造這樣一個輸入控件，它可以支持浮點數輸入，同時它還具有一個屬性，更改這個屬性可以使其切換為經緯度輸入形式。如果我們的多個窗體上都需要輸入經緯度，那么構造這樣一個控件，將會非常方便。下面就以此為例，講解一下如何創建自定義的窗體控件。
第一步：創建QtDesigner自定義控件工程

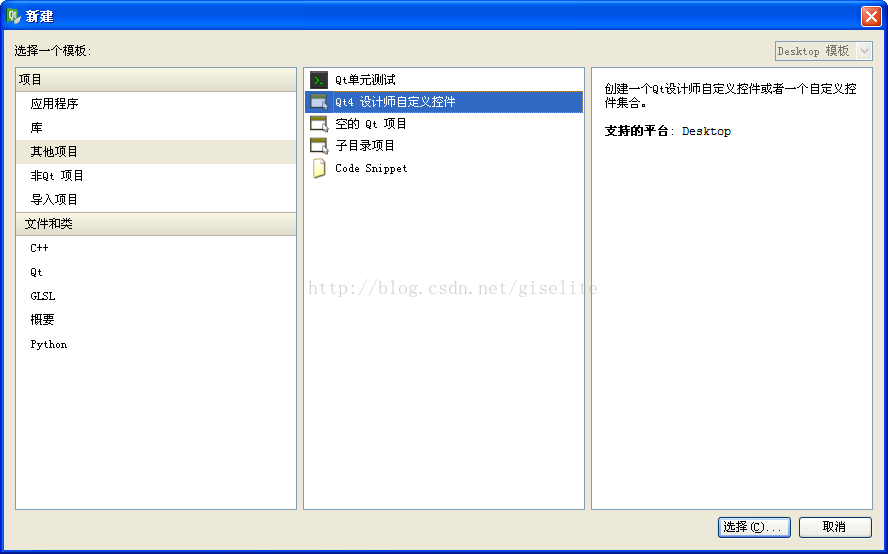

打開Qt Creator,創建一個Qt 設計師自定義控件，如下圖所示：
根據向?qū)崾荆瑒?chuàng)建好工程，這里取名為L(zhǎng)ogLatEdit，工程目錄如下圖所示：
第二步：編譯控件工程
為了淌通整個自定義控件的編寫流程，我們先不做任何更改，切換為Release版本，直接編譯一下。
第三步：部署插件
編譯完成后，在輸出目錄下，將生成的dll文件和lib文件一起拷貝到Qt的插件目錄下，以我使用的Qt 4.8.4為例，在Qt 4.8.4的安裝目錄D:Qt4.8.4下，找到plugins目錄，在其中找到designer目錄，然后把dll和lib放進去，完整路徑為：D:Qt4.8.4pluginsdesigner。之后，啟動D:Qt4.8.4bin下的designer.exe，創建一個窗體，此時就會發現在左側的Widget Box里出現了我們自己的LogLatEdit控件，我們可以像使用其它控件一樣，把我們自己的控件拖繪到窗體上，如下圖所示：
如果自定義控件沒有出現在Widgetbox里，那么此時你可以通過【幫助-關于插件】菜單，打開插件信息對話框，點擊刷新按鈕，只要你沒有忘記把dll和lib文件拷貝到正確的位置，插件都會自動識別并加載。對于其它版本的Qt也一樣，比如我自己的電腦里安裝了好幾個版本的Qt，對于其它版本的Qt，做法也是一樣，只需要把插件工程生成的dll和lib文件放置到相應版本的插件目錄下去即可。
到此，我們就理清了如何創建一個自定義控件，并且知道了如何部署、加載并使用自定義控件。下面我們開始編寫我們需要的控件，對于只想了解自定義控件開發過程的讀者，至此就已經知道如何做了，那么后面的內容您可以略過不讀了。
未完，待續。

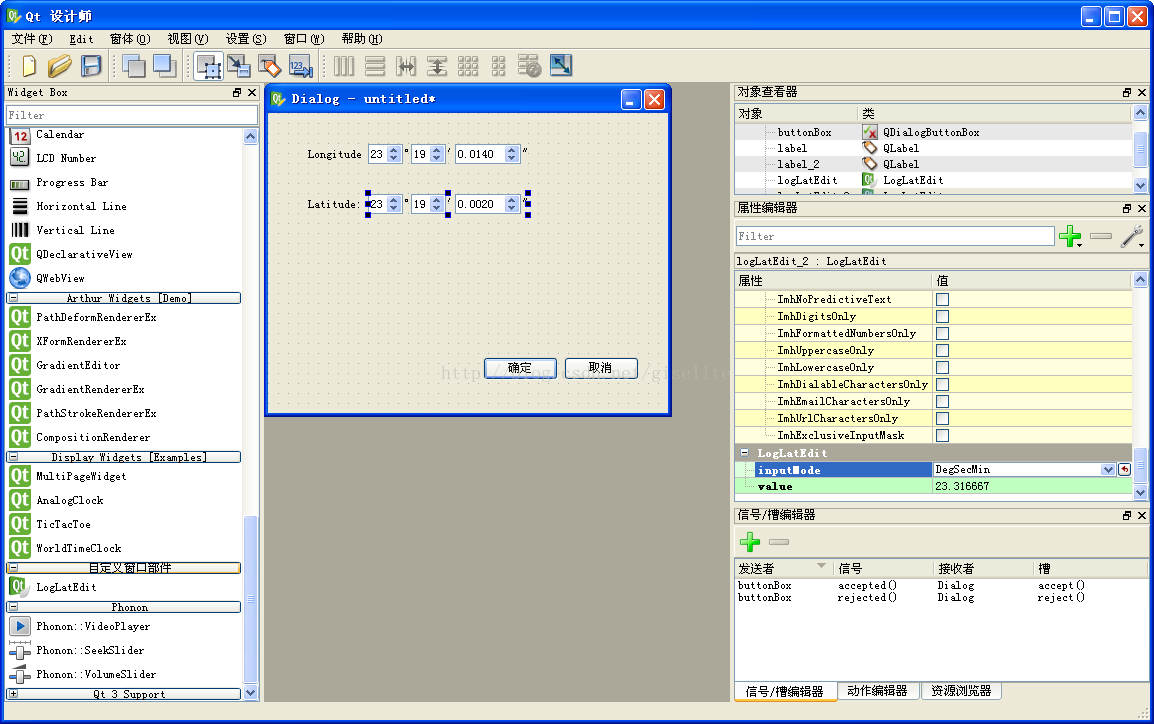

控件編寫完畢以后，把生成的dll和lib文件一起拷貝到Qt安裝目錄下的插件目錄里，比如我安裝在D盤里的Qt 4.8.4，路徑為：D:Qt4.8.4pluginsdesigner，拷貝進去以后，這個插件就可以被Qt Designer加載了，此時這個自定義控件就可以像普通的控件一樣使用了。當然如有必要，還可以給這個控件添加一些信號和槽，另外按照經緯度的取值范圍不同，做一下區分經度和維度的處理，本例中不需要這么復雜，就不再深入探索了，下面是使用自定義的經緯度輸入控件的效果：

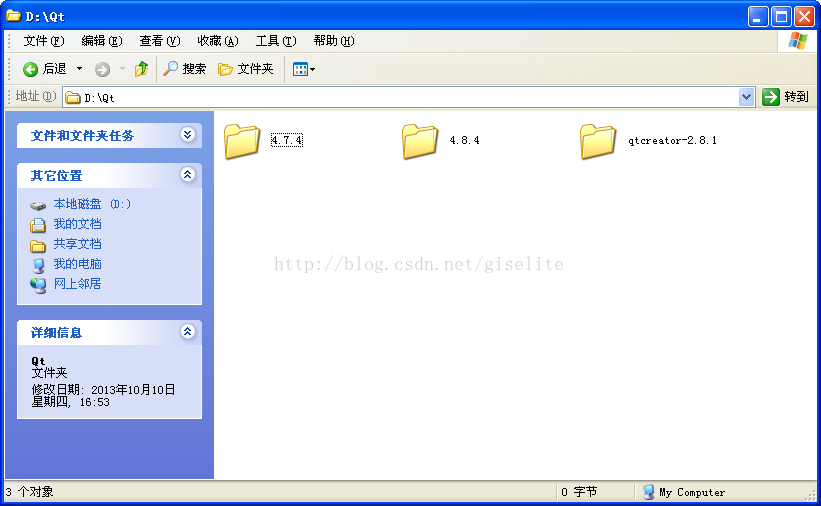

到目前為止，我們已經可以在Qt Designer中使用自定義的控件繪制界面了，但是這個時候，事情還沒有完，因?yàn)槭褂肣tCreator時，會發現其界面設計器中并沒有我們的自定義控件。另外當我們用Qt Designer繪制完控件后，編譯時會發生找不到“loglatedit.h”頭文件的編譯錯誤。這個問題很容易理解，首先我們可以想到的是Qt Creator和Qt Designer的自定義控件目錄是不同的，我自己的機器里，Qt和Qt Creator的安裝目錄如下：

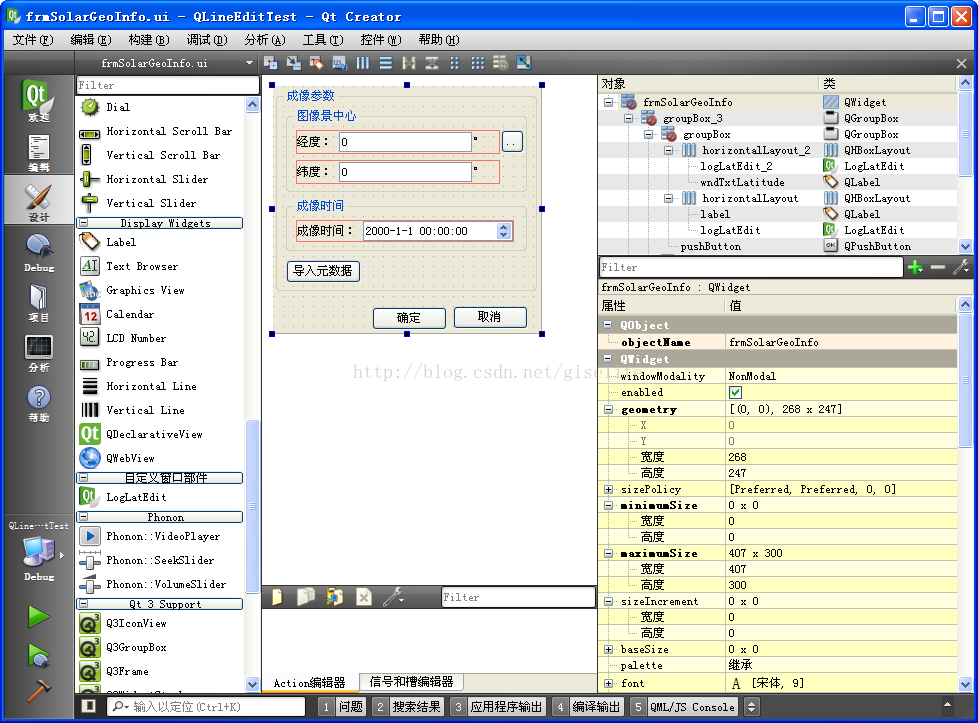

當我把自定義控件的dll和lib文件拷貝到D:Qt4.8.4pluginsdesigner目錄下，再啟動D:Qt4.8.4bin目錄下的designer.exe，這個插件可以加載到Widget Box里面去，但是如果我啟動D:Qtqtcreator-2.8.1bin目錄下的Qt Creator，我們的插件并不會出現在Qt Creator的設計器中。因此，對于Qt Creator，我們也需要執行以下控件的安裝，那么具體要安裝到哪里去呢？經過在Qt Creator安裝目錄下一番查找，發現D:Qtqtcreator-2.8.1binpluginsdesigner這個目錄下存在和D:Qt4.8.4pluginsdesigner目錄下同名的dll文件，于是我們猜測這個目錄就是Qt Creator的控件安裝目錄，接下來拷貝loglateditplugin.dll到這個目錄下，之后重新打開Qt Creator，發現自定義控件加載成功了，于是第一個問題解決了。
對于第二個問題，我們很容易想到使用一個動態庫時，除了要有dll和lib文件外，還需要頭文件，而對于某一版本的Qt SDK，其界面相關的頭文件都放置在QtGui目錄下，于是我將工程中經緯度輸入控件的頭文件loglatedit.h拷貝到D:Qt4.8.4includeQtGui目錄下，再次試驗，發現編譯可以通過，但是連接失敗，嘗試將相應的lib文件放到D:Qt4.7.4lib目錄下并且把該lib庫添加為工程的依賴庫，依然連接失敗。這表明Qt的自定義控件工程并沒有導出我們的自定義控件，因此其生成的庫文件loglateditplugin.lib里并沒有自定義控件的信息。因此要使用自定義控件，只能引入源碼。
通過以上實驗，總結一下具體的做法，列舉如下：
1. 創建Qt 設計師自定義控件工程，編寫自定義控件；
2. 拷貝release版的dll和lib文件到Qt Designer的插件目錄下，如D:Qt4.8.4pluginsdesigner，這樣自定義控件即可在Qt Designer中使用；
3. 拷貝dll文件到Qt Creator的集成Qt Designer的插件目錄下，如：D:Qtqtcreator-2.8.1binpluginsdesigner，使集成于Qt Creator中的Qt Designer可以加載并使用該控件；
4. 拷貝自定義控件的頭文件和源文件到使用自定義控件的工程中，并且添加到工程里面去，這樣就可以正確編譯并連接了；
